Cable Eléctrico RV-K 0,6/1 kV de 3 x 4 mm2 de sección nominal. Especialmente indicados para su instalación en bombas sumergibles, bombas centrífugas, ... Consulte las tablas indicadas abajo para la correcta elección de la sección del cable eléctrico para su instalación.

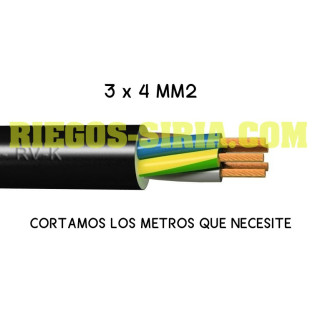

Cable eléctrico RV-K 3 x 4 mm2 (Precio por metro)
MC34
2,99 €
Impuestos incluidos
Cable Eléctrico RV-K 0,6/1 kV de 3 x 4 mm2 de sección nominal. Especialmente indicados para su instalación en bombas sumergibles, bombas centrífugas, ... Consulte las tablas indicadas abajo para la correcta elección de la sección del cable eléctrico para su instalación.
Descripción General:
Cables industriales de tensión asignada 0,6/1kV., aislados con polietileno reticulado (XLPE) y cubierta de policloruro de vinilo (PVC).
Cable de energía para una tensión eficaz (U) de 1 kV para utilización en instalaciones fijas.
Sus principales propiedades son la flexibilidad y su fácil instalación.
Aplicación:
Transporte y distribución de energía en instalaciones industriales de baja tensión.
Redes interiores y exteriores, aéreas y enterradas.
Especificaciones:
* Aislamiento: Polietileno reticulado (XLPE), tipo DIX3 según HD 603-1.
* Cubierta: PVC, tipo DMV-18 según HD 603-1.
* Tensión nominal: 0,6 / 1 kV.
* Conductor: Cobre flexible recocido electrolítico Clase 5 según UNE 21022/IEC 228.
* Sección nominal: 3 hilos de 4 mm2.
* Diámetro aislamiento: 3,90 mm.
* Diámetro exterior: 10,90 mm.
* Resistencia a 20 ºC máx.: 4,95 Ω / Km.
* Intensidad: 34 Amperios.
* Caída de tensión cos F = 1: 10,18 V/A Km.
* Radio mínimo de curvatura: 44 mm.
*** Estos datos son meramente orientativos. ***
Tabla de selección del cable eléctrico en función de la potencia y la longitud:
(Caída de tensión: 3 % - Temperatura ambiente máxima: + 30ºC).
1. Tabla de selección para motores monofásicos:
|
Potencia Motor |
Sección mínima del cable en mm2 |
|||||
|
1,5 |
2,5 |
4 |
6 |
10 |
||
|
CV |
kW |
Longitud máxima del cable en metros |
||||
|
0.50 |
0.37 |
114 |
191 |
305 |
||
|
0.75 |
0.55 |
77 |
128 |
205 |
308 |
|
|
1.00 |
0.75 |
56 |
94 |
151 |
226 |
376 |
|
1.50 |
1.10 |
38 |
64 |
103 |
154 |
257 |
|
2.00 |
1.50 |
|
47 |
75 |
113 |
188 |
|
3.00 |
2.20 |
|
32 |
51 |
77 |
128 |
** Nota: Si el condensador del motor es interior (dentro del motor), escoger cable eléctrico de 3 hilos. Si por el contrario el condensador del motor es exterior, escoger cable eléctrico de 4 hilos.
1. Tabla de selección para motores trifásicos 400 V.:
|
Potencia Motor |
Sección mínima del cable en mm2 |
|||||
|
1,5 |
2,5 |
4 |
6 |
10 |
||
|
CV |
kW |
Longitud máxima del cable en metros |
||||
|
0.50 |
0.37 |
777 |
|
|
||
|
0.75 |
0.55 |
523 |
|
|
|
|
|
1.00 |
0.75 |
384 |
|
|
|
|
|
1.50 |
1.10 |
262 |
|
|
|
|
|
2.00 |
1.50 |
192 |
320 |
|
|
|
|
3.00 |
2.20 |
131 |
218 |
349 |
|
|
|
4.00 |
3.00 |
96 |
160 |
256 |
385 |
|
|
5.50 |
4.00 |
72 |
120 |
192 |
289 |
|
|
7.50 |
5.50 |
52 |
88 |
140 |
210 |
351 |
